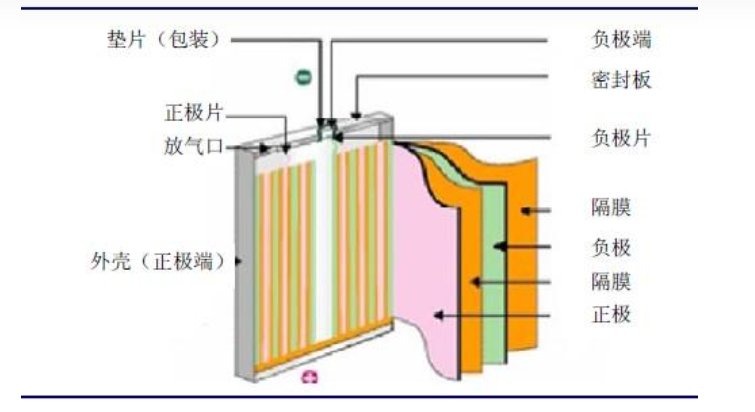

以下情况均是基于某种电池负极片状态，石墨负极在锂离子进入后，会逐渐变成金黄色，而正极则难以通过颜色变化来观察。我们通常通过拆解电池，观察负极片界面状态，来判断电池充放电机制和电池的好坏。
SOC=7%，能够看到电极中央部有纹路，电极没有变色。
SOC=14%，能够看到电极中央部的纹路。稍微有些变色。
SOC=26%，稍微变成了蓝色。
SOC=53.9%，变成蓝色，能够看出气泡的纹路。
SOC=70.0%，变成了暗紫偏红的颜色，能够看到黑色未充电区域。没有发现锂离子析出。
SOC=81.5%，变成金色，能看到黑色未充电区域。能够看到白色的析锂现象。
根据以上图片， SOC未满50%的阶段，电极的状态没有太大的变化。从50%以上开始能够观察到电极的变化。根据图片4，能够发现在3.6V左右时发生大量气泡的痕迹。能够推测出特别是在图5与图6之间发生了非常大的变化点。SOC仅仅只变化了10%，但是电极的状态完全不同。
SOC=100%时，电池极片状态。白色部分多为析锂。
剥离白色部分后下方的极片表面并没有变成金色，这说明锂离子没有嵌入负极材料中。总之，这部分的负极材料阻碍了锂离子的嵌入，因此发生了锂离子析出到表面的状况。推测可能是粘结剂（CMC、SBR）在电极表面分布不均，被负极材料碳包裹，导致锂离子无法嵌入。
SOC=100%时，黑点部分，多为未充电区域。黑点较多，则是导致电池容量偏低的一个重要原因，导致黑点的主要因素有浆料的均匀程度、涂布面密度控制精度、卷绕的张力控制、化成产气等。
